| 3 |

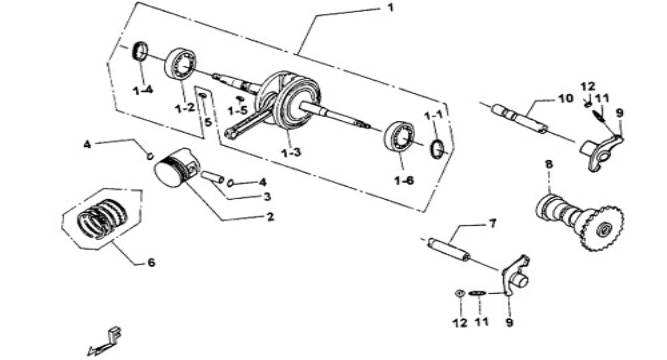

CRANK SHAFT, PISTON, CAMSHAFT |
|
BK9-U |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| ITEM NO. |
PART NO. |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
| 01 |
423024 |
CRANKSHAFT COMP. |
1 |
|
|
|
| 01-1 |
423027 |
SPROCKET, TIMING |
1 |
|
|
|
| 01-2 |
400050 |
BEARING, CRANKSHAFT |
1 |
|
|
|
| 01-3 |
423023 |
CRANKSHAFT ASSY. |
1 |
|
|
|
| 01-4 |
400056 |
SPROCKET, OIL PUMP |
1 |
|
|
|
| 01-5 |
400060 |
KEY |
1 |
|
|
|
| 01-6 |
423025 |
BEARING, CRANKSHAFT LH. |
1 |
|
|
|
| 02 |
423021 |
PISTON |
1 |
|
|
|
| 03 |
423026 |
PIN, PISTON |
1 |
|
|
|
| 04 |
400059 |
CIRCLIP |
2 |
|
|
|
| 05 |
400060 |
KEY |
1 |
|
|
|
| 06 |
423022 |
RING SET, PISTON |
1 |
|
|
|
| 07 |
400086 |
SHAFT COMP., ROCKER, OUTLET
VALVE |
1 |
|
|
|
| 08 |
400069 |
CAMSHAFT ASSY. |
1 |
|
|
|
| 09 |
400084A |
ARM, ROCKER |
2 |
|
|
|
| 10 |
400085 |
SHAFT COMP., ROCKER, INLET
VALVE |
1 |
|
|
|
| 11 |
S06501 |
BOLT,ADJUSTING |
2 |
|
|
|
| 12 |
N03501 |
NUT, HEX. |
2 |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
