| 9 |

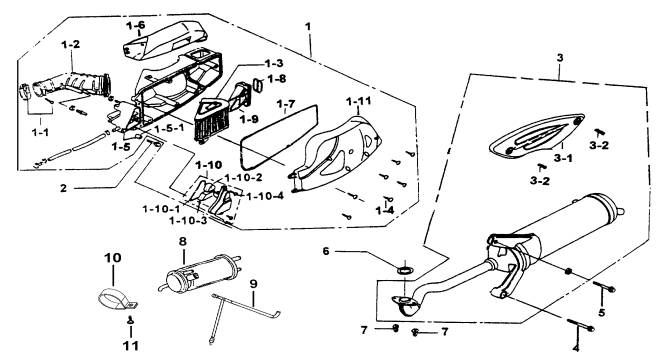

AIR
CLEANER, MUFFLER |
|
BR9-D |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| ITEM NO. |
PART NO. |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
| 01 |
420066 |
AIR CLEANER ASSY. |
1 |
|
|
|
| 01-1 |
400191 |
CLAMP |
1 |
|
|
|
| 01-10 |
400303 |
COVER ASSY. OIL CATCH |
1 |
|
|
|
| 01-11 |
420069 |
COVER AIR CLEANER |
1 |
|
|
|
| 01-2 |
420049 |
INLET TUBE |
1 |
|
|
|
| 01-3 |
400302 |
ELEMENT COMP. |
1 |
|
|
|
| 01-4 |
S45501 |
STUD M5X20 |
7 |
|
|
|
| 01-5 |
400196 |
CASE AIR CLENER |
1 |
|
|
|
| 01-5-1 |
400197 |
BUSH |
2 |
|
|
|
| 01-6 |
420067 |
DUCT AIR CLEANER CASE |
1 |
|
|
|
| 01-7 |
400199 |
SEAL AIR CLEANER COVER |
1 |
|
|
|
| 01-8 |
400200 |
SPRING IN DUCT |
1 |
|
|
|
| 01-9 |
400301 |
DUCT AIR CLEANER IN |
1 |
|
|
|
| 02 |
S24614 |
BOLT, FLANGE |
2 |
|
|
|
| 03 |
426033 |
BODY COMP., MUFFLER |
1 |
|
|
|
| 03-1 |
426058 |
PROTECTOR COMP. MUFFLER |
1 |
|
|
|
| 03-2 |
400319 |
SCREW SET |
2 |
|
|
|
| 04 |
S20809 |
BOLT, FLANGE M8X42 |
1 |
|
|
|
| 05 |
S20810 |
BOLT, FLANGE M8X38 |
1 |
|
|
|
| 06 |
400317 |
WASHER, MUFFLER |
1 |
|
|
|
| 07 |
N12802 |
NUT, OVAL HEAD 6mm |
2 |
|
|
|
| 08 |
426190 |
CARBON CANISTER |
1 |
100771→ |
|
|
| 09 |
426191 |
THREE WAY ASSY. |
1 |
100771→ |
|
|
| 10 |
527010 |
CLIP |
1 |
100771→ |
|
|
| 11 |
GA509SC07 |
BOLT, FLANGE |
1 |
100771→ |
|
|
| 1-10-1 |
400305 |
SEAL OIL CATCH |
1 |
|
|
|
| 1-10-2 |
400306 |
FILTER BREATHER |
1 |
|
|
|
| 1-10-3 |
400307 |
FILTER OIL CATCH |
1 |
|
|
|
| 1-10-4 |
S50402 |
SCREW,TAPPING M4X10 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
