2 |

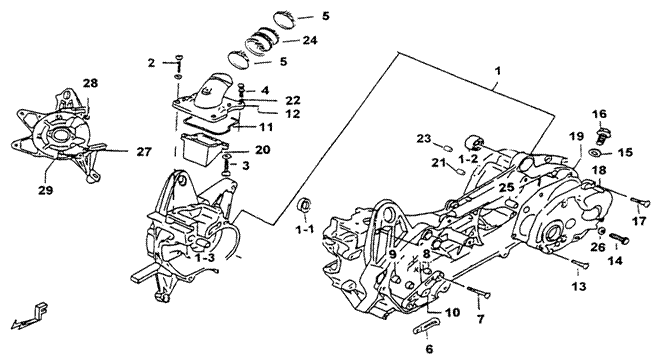

CRANK CASE |
|
BM1-U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ITEM NO. |
PART NO. |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
01 |
GE5020003 |
CRANK CASE COMP. |
1 |
|
|
|
01-1 |
GL502BR01 |
BEARING 17X35X10 |
2 |
|
|
|
01-2 |
GA5049904 |
BUSH COMP. |
1 |
|
|
|
01-3 |
GA504PN01 |
PIN, KNOCK 8.5x11x18 |
2 |
|
|
|
02 |
S79601 |
SCREW, SOCKET HEAD M6x20 |
3 |
|
|
|
03 |
S79401 |
SCREW, SOCKET HEAD M4x20 |
2 |
|
|
|
04 |
S71603 |
BOLT, BREAKABLE, HEX. HEAD
M6X16 |
1 |
|
|
|
05 |
422038 |
CLIP |
2 |
|
|
|
06 |
GA501SR01 |
CLAMP |
1 |
|
|
|
07 |
S70602 |
SCREW, HEX. SCCKET M6X1.0X25L |
2 |
|
|
|
08 |
GA504PN02 |
PIN, DOWEL 6.5x9x10 |
2 |
|
|
|
09 |
GA504BS01 |
BUSH |
1 |
|
|
|
10 |
GA6029905 |
CAP SET, STARTER
IDLE GEAR |
1 |
|
|
|
11 |
421008 |
GASKET, INTAKE PIPE |
1 |
|
|
|
12 |
421001 |
PIPE ASSY., INTAKE |
1 |
|
|
|
13 |
S70602 |
SCREW, HEX. SCCKET M6X1.0X25L |
5 |
|
|
|
14 |
GA904SC12 |
BOLT, FLANGE 6X12 |
1 |
|
|
|
15 |
GA504WS02 |
WASHER |
1 |
|
|
|
16 |
GA504SC12 |
BOLT, FLANGE 8X12 |
1 |
|
|
|
17 |
S70603 |
SCREW, SOCKET HEAD M6x30 |
1 |
|
|
|
18 |
GA602AL07 |
COVER, GEAR BOX |
1 |
|
|
|
19 |
GA504PK05 |
GASKET, GEAR BOX COVER |
1 |
|
|
|
20 |
GA5049907 |
VALVE ASSY., REED |
1 |
|
|
|
21 |
422054 |
PLUG |
1 |
|
|
|
22 |
GA504WS04 |
WASHER, SPRING |
1 |
|
|
|
23 |
422056 |
PLUG |
1 |
|
|
|
24 |
421002 |
RUBBER TUBE |
1 |
|
|
|
25 |
GA504PN01 |
PIN, KNOCK 8.5x11x18 |
2 |
|
|
|
26 |
W99601 |
WASHER 6X12X2 |
1 |
|
|
|
27 |
S70606 |
SCREW, SOCKET HEAD M6x75 |
1 |
|
|
|
28 |
S70605 |
SCREW, SOCKET HEAD M6x85 |
1 |
|
|
|
29 |
S70601 |
SCREW, SOCKET HEAD M6X45 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
