223 |

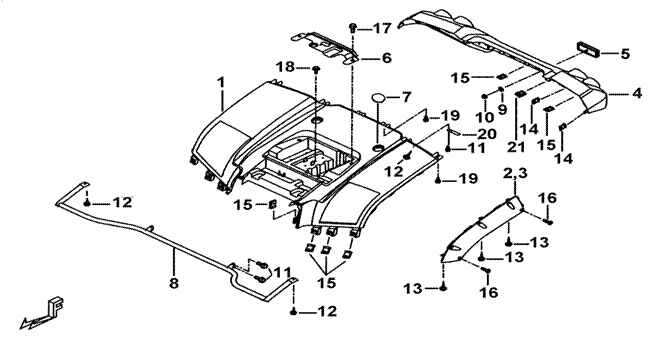

REAR BODY COVER |
|
FBE-U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ITEM NO. |
PART NO. |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
01 |
514414 |
REAR BODY COVER |
1 |
|
|
|
01A |
514414W |
REAR BODY COVER(CAMO) |
1 |
|
|
|
02 |
514401 |
REAR FENDER SIDE RAIL, LH |
1 |
|
|
|
03 |
514402 |
REAR FENDER SIDE RAIL, RH |
1 |
|
|
|
04 |
514403 |
REAR BUMPER |
1 |
|
|
|
05 |
511802 |
REFLECTOR ASSY., REAR |
2 |
|
|
|
06 |
514413 |
BATTERY FIXED |
1 |
|
|
|
07 |
512425 |
CARRIER COVER |
2 |
|
|
|
08 |
514405 |
BRKT, REAR BODY COVER |
1 |
|
|
|
09 |
W99605 |
WASHER |
2 |
|
|
|
10 |
GA554NT04 |
NUT, FLANGE M6xP1.0 |
2 |
|
|
|
11 |
GA555SC05 |
BOLT, OUTLET M6X1.0X16L |
6 |
|
|
|
12 |
S57501 |
SCREW,OVAL HEAD, FLANGE M5X14 |
4 |
|
|
|
13 |
GA552SC11 |
SCREW, TAPPING M4X16 |
6 |
|
|
|
14 |
N32501 |
NUT, SPRING M5 |
2 |
|
|
|
15 |
N32601 |
NUT, SPRING |
12 |
|
|
|
16 |
S41501 |
BOLT M5X12 |
4 |
|
|
|
17 |
S20801 |
BOLT, FLANGE M8X20 |
2 |
|
|
|
18 |
S25602 |
BOLT M6X16L |
1 |
|
|
|
19 |
S07601 |
BOLT, FLANGE |
4 |
|
|
|
20 |
514410 |
CLAMP |
2 |
|
|
|
21 |
514411 |
CONNECTOR |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
