| 105 |

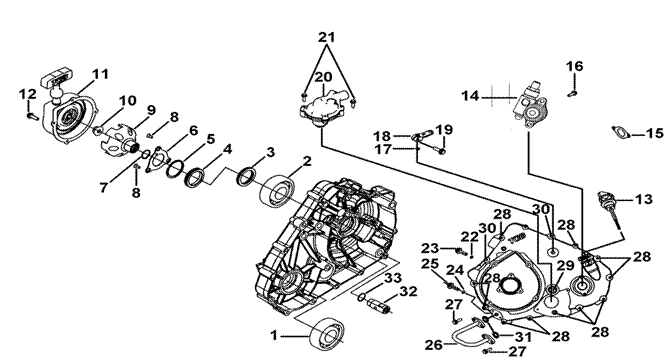

L CRANK CASE COVER |
|
FBE-U |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| ITEM NO. |
PART NO. |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
| 01 |
924184 |
BEARING φ20Xφ52X15 |
1 |
|
|
|
| 02 |
924070 |
BEARING φ25Xφ47X8 |
1 |
|
|
|
| 03 |
924073 |
OIL SEAL φ25Xφ36X6 |
1 |
|
|
|
| 04 |
924072 |
SPACER |
1 |
|
|
|
| 05 |
924071 |
O-RING φ2.5Xφ43.5 |
1 |
|
|
|
| 06 |
924075 |
RETAINER, CRANK CASE COVER |
1 |
|
|
|
| 07 |
924074 |
O-RING φ2.4Xφ14.8 |
1 |
|
|
|
| 08 |
S35607 |
SCREW M6X10 |
3 |
|
|
|
| 09 |
924143 |
CUP, STARTER |
1 |
|
|
|
| 10 |
N10203 |
NUT |
1 |
|
|
|
| 11 |
924136 |
STARTER ASSY., RECOIL |
1 |
|
|
|
| 12 |
S24604 |
BOLT,FLANGE M6X12 |
4 |
|
|
|
| 13 |
400157 |
OIL GAUGE, LEVEL ASSY. |
1 |
|
|
|
| 14 |
924376 |
SPEEDOMETER GEAR ASSY. |
1 |
|
|
|
| 15 |
924197 |
GASKET, SPEEDOMETER GEAR ASSY. |
1 |
|
|
|
| 16 |
S24616 |
BOLT, FLANGE |
2 |
|
|
|
| 17 |
924240 |
OIL SEAL φ12Xφ22X9 |
1 |
|
|
|
| 18 |
924764 |
ARM, GEAR POSITION |
1 |
|
|
|
| 19 |
S21604 |
BOLT, FLANGE M6X1.0X20L |
1 |
|
|
|
| 20 |
924309 |
WATER PUMP COMP. |
1 |
|
|
|
| 21 |
S24626 |
BOLT, FLANGE M6X48 |
2 |
|
|
|
| 22 |
W99620 |
WASHER, TDC φ16.2Xφ22.5X2t |
1 |
|
|
|
| 23 |
924339 |
SCREW |
1 |
|
|
|
| 24 |
W99821 |
WASHER |
1 |
|
|
|
| 25 |
S21808 |
BOLT M8X1.25X12L |
1 |
|
|
|
| 26 |
924357 |
PIPE SET, ENGINE OIL |
1 |
|
|
|
| 27 |
S70609 |
SCREW, SOCKET HEAD M6x16 |
4 |
|
|
|
| 28 |
S24602 |
BOLT, FLANGE M6X50 |
12 |
|
|
|
| 29 |
S20813 |
BOLT, FLANGE |
1 |
|
|
|
| 30 |
S24625 |
BOLT, FLANGE |
2 |
|
|
|
| 31 |
924710 |
O-RING φ2.4Xφ12.3 |
2 |
|
|
|
| 32 |
924154 |
OIL PRESSURE VALVE |
1 |
|
|
|
| 33 |
W99823 |
WASHER |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
