18 |

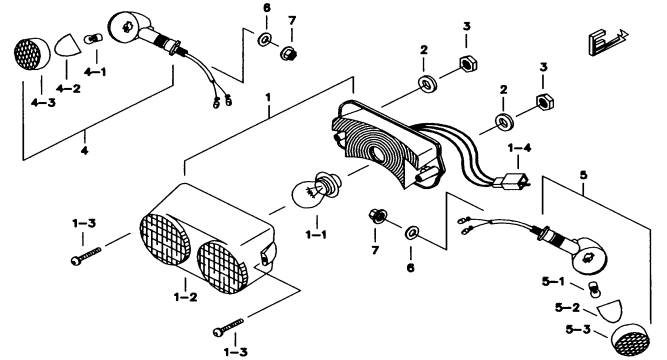

REAR LAMP CLUSTER |
|
BK1-C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ITEM NO. |
PART NO. |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
01 |
451033 |
REAR LAMP ASSY. |
1 |
|
|
|
01-1 |
GF5180002 |
BULB 12V, P21/5W |
1 |
|
|
|
01-2 |
451021 |
LENS, REAR COMBINATION |
1 |
|
|
|
01-3 |
S60401 |
SCREW, TAPPING M4x18 |
2 |
|
|
|
01-4 |
BH1189901C |
WIRING HARNESS, REAR LAMP |
1 |
|
|
|
02 |
W99603 |
WASHER, RUBBER |
2 |
|
|
|
03 |
GA554NT04 |
NUT, FLANGE M6xP1.0 |
4 |
|
|
|
04 |
451024 |
TURN SIGNAL LAMP COMP., LH. |
1 |
|
|
|
04-1 |
GF5170006 |
BULB, 12V, R10W |
1 |
|
|
|
04-2 |
450031 |
LENS |
1 |
|
|
|
04-3 |
451022 |
LENS, TURN SIGNAL LAMP., LH. REAR |
1 |
|
|
|
05 |
451025 |
TURN, SIGNAL LAMP COMP., RH. |
1 |
|
|
|
05-1 |
GF5170006 |
BULB, 12V, R10W |
1 |
|
|
|
05-2 |
450031 |
LENS |
1 |
|
|
|
05-3 |
451023 |
LENS, TURN SIGNAL LAMP., RH. REAR |
1 |
|
|
|
06 |
W99005 |
WASHER |
2 |
|
|
|
07 |
GA551NT02 |
NUT, FLANGE SELRLOCK
M10x10 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
