| 112 |

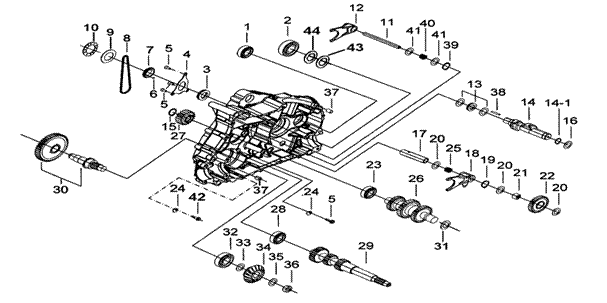

L CRANK CASE ( 2 ) |
|
FBE-U |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| ITEM NO |
PART NO |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
| 01 |
924114 |
BEARING 20X47X14 |
1 |
|
|
|
| 02 |
924067 |
BEARING φ35Xφ72X17 |
1 |
|
|
|
| 03 |
924068 |
OIL SEAL φ34Xφ52X6 |
1 |
|
|
|
| 04 |
924069 |
RETAINER, CRANK CASE LH |
1 |
|
|
|
| 05 |
S46601 |
SCREW |
3 |
|
|
|
| 06 |
P30303 |
PIN, DOWEL |
1 |
|
|
|
| 07 |
924360 |
CHAIN WHEEL, WATER PUMP (22T) |
1 |
|
|
|
| 08 |
924351 |
CHAIN, WATER PUMP |
1 |
|
|
|
| 09 |
924718 |
WASHER |
1 |
|
|
|
| 10 |
924366 |
WASHER |
1 |
|
|
|
| 11 |
924235 |
FORK POLE |
1 |
|
|
|
| 12 |
924237 |
FORK |
1 |
|
|
|
| 13 |
924364 |
THRUST BEARING |
1 |
|
|
|
| 14 |
924701 |
CAM ASSY, GEAR SHAFT |
1 |
|
|
|
| 14-1 |
R00206 |
“C” CLIP |
5 |
|
|
|
| 15 |
R00206 |
“C” CLIP |
1 |
|
|
|
| 16 |
W99517 |
SHIM, REVERSE SHAFT |
1 |
|
|
|
| 17 |
924186 |
SHAFT, REVERSE GEAR |
1 |
|
|
|
| 18 |
924636 |
FORK, REVERSE GEAR |
1 |
|
|
|
| 19 |
R00501 |
“C” CLIP |
1 |
|
|
|
| 20 |
W99709 |
WASHERφ17X30X1t |
3 |
|
|
|
| 21 |
924643 |
BEARINGφ17xφ24x15 |
1 |
|
|
|
| 22 |
924187 |
IDLER GEAR(28T) |
1 |
|
|
|
| 23 |
924182 |
BEARINGΦ25x52x15 |
1 |
|
|
|
| 24 |
924185 |
CHUCK, BEARING |
2 |
|
|
|
| 25 |
924699 |
SPRING, FORK |
1 |
|
|
|
| 26 |
924301A |
GEAR COMP, TRANSMISSION (33T) |
1 |
|
|
|
| 27 |
924175 |
GEAR(19T) |
1 |
|
|
|
| 28 |
924180 |
BEARING Φ20x47x14 |
1 |
|
|
|
| 29 |
924167 |
SHAFT, TRANSMISSION(24T) |
1 |
|
|
|
| 30 |
924169 |
OUTPUT COUNTERSHAFT ASSY.(42T) |
1 |
|
|
|
| 31 |
W99012 |
WASHER |
1 |
|
|
|
| 32 |
924066 |
BEARING φ35Xφ72X17 |
1 |
|
|
|
| 33 |
W99413 |
SHIM 24X48X1T |
2 |
|
|
|
| 33A |
W99414 |
SHIM 24X48X0.5T |
1 |
|
|
|
| 33B |
W99415 |
SHIM 24X48X0.3T |
1 |
|
|
|
| 33C |
W99417 |
SHIM 24X48X0.05T |
1 |
|
|
|
| 34 |
924203 |
GEAR, SEC DRIVE BEVEL(17T) |
1 |
|
|
|
| 35 |
W99304 |
SHIM |
1 |
|
|
|
| 36 |
N33803 |
NUT, HEX HEAD |
1 |
|
|
|
| 37 |
P40301 |
PIN, DOWEL |
2 |
|
|
|
| 38 |
924645 |
PIN, DOWEL |
1 |
|
|
|
| 39 |
924149 |
"C" RING |
1 |
|
|
|
| 40 |
924700 |
FORK SPRING |
1 |
|
|
|
| 41 |
W99015 |
WASHER |
2 |
|
|
|
| 42 |
S46603 |
SCREW |
2 |
|
|
|
| 43 |
925124 |
WASHER |
1 |
|
|
|
| 44 |
W99434 |
WASHER 0.2t |
1 |
|
|
|
|
|
|
|
|
|
|
|
