107 |

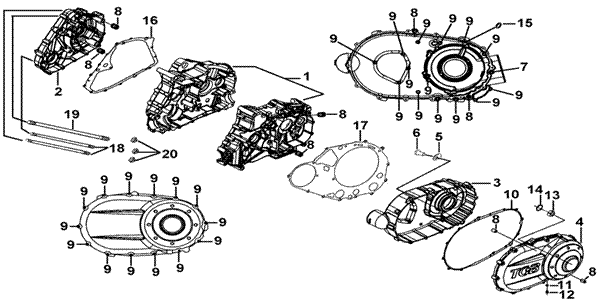

CRANKCASE |
|
FBE-U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ITEM NO |
PART NO |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
01 |
924044 |
CRANKCASE |
1 |
|
|
|
02 |
924054 |
COVER , CRANKCASE LH |
1 |
|
|
|
03 |
924049 |
COVER , CRANKCASE RH |
1 |
|
|
|
04 |
924052 |
CLUTCH COVER |
1 |
|
|
|
05 |
924185 |
CHUCK, BEARING |
2 |
|
|
|
06 |
S46603 |
SCREW |
2 |
|
|
|
07 |
S24627 |
BOLT, FLANGEM6X74L |
1 |
|
|
|
08 |
P40301 |
PIN, DOWEL |
6 |
|
|
|
09 |
S24610 |
BOLT, FLANGE M6X40 |
28 |
|
|
|
10 |
924051 |
GASKET, CLUTCH COVER |
1 |
|
|
|
11 |
W99821 |
WASHER |
1 |
|
|
|
12 |
GA504SC12 |
BOLT, FLANGE 8X12 |
1 |
|
|
|
13 |
924166 |
BEARING 12X32X10 |
1 |
|
|
|
14 |
R01901 |
“C” RING |
1 |
|
|
|
15 |
925115 |
WASHER |
1 |
|
|
|
16 |
924055 |
GASKET |
1 |
|
|
|
17 |
924808 |
GASKET |
1 |
|
|
|
18 |
S20020 |
BOLT, FLANGE M10X186.5L |
2 |
|
|
|
19 |
S20011 |
BOLT M10X1.25X205L |
1 |
|
|
|
20 |
GA551NT01 |
NUT, SELFLOCK M10X1.25 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
