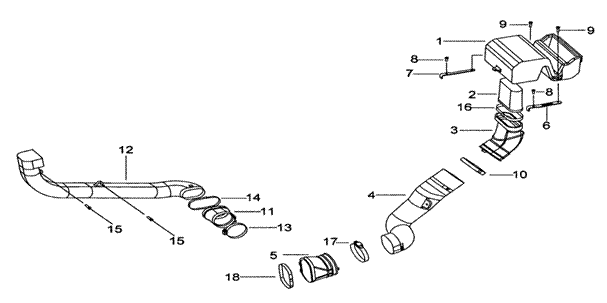

| 101 |
INTAKE SYSTEM |
|
FBE-U |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| ITEM NO |
PART NO |
DESCRIPTION |
Q'TY |
AMEND |
NOTE |
|
| 01 |
924101 |
BOX, CVT INLET |
1 |
|
|
|
| 02 |
924689 |
DUCT, BELT COOLING FRONT NO.2 |
1 |
|
|
|
| 03 |
924672 |
CONNECTOR, COOLING DUCT FRONT |
1 |
|
|
|
| 04 |
924695 |
DUCT, BELT COOLING FRONT NO.1 |
1 |
|
|
|
| 05 |
924696 |
CONNECTOR, COOLING DUCT FRONT |
1 |
|
|
|
| 06 |
924680 |
BRKT (R) |
1 |
|
|
|
| 07 |
924679 |
BRKT (L) |
1 |
|
|
|
| 08 |
S24603 |
BOLT, FLANGE M6x16 |
2 |
|
|
|
| 09 |
S70503 |
SCREW, SOCKET HEAD |
2 |
|
|
|
| 10 |
924720 |
CLAMP |
1 |
|
|
|
| 11 |
924097 |
CONNECTOR, COOLING DUCT REAR |
1 |
|
|
|
| 12 |
924099 |
DUCT, BELT COOLING DUCT REAR |
1 |
|
|
|
| 13 |
R66001 |
CLAMP |
1 |
|
|
|
| 14 |
925258 |
CLAMP |
1 |
|
|
|
| 15 |
GA551SC09 |
BOLT, FLANGE M6X20 |
2 |
|
|
|
| 16 |
924714 |
CLAMP |
1 |
|
|
|
| 17 |
924717 |
CLAMP |
1 |
|
|
|
| 18 |
924719 |
CLAMP |
1 |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
