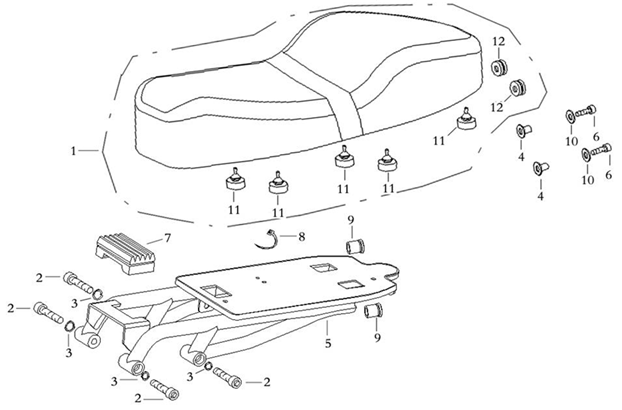

| F21 - Seat Assy |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ITEM |
PART NO. |
DESCRIPTION |
QTY |
|
| 1 |
77200-FY20-000 |
Seat Assy |
1 |
|
| 2 |
GB/T70.1-M10*35-A2G |
Bolt M10*35 |
4 |
|
| 3 |
GB/T93-8-A2G |
Spring Washer Ø8 |
4 |
|
| 4 |
17207-FY2-000 |
T- Bush |
2 |
|
| 5 |
V030010-FY20-1GR02 |
Seat Holder
(GREY,Vulva 4-φ10.5) |
1 |
|
| 5 |
V030010-FY20-1Y01 |
Seat Holder (Yellow,Vulva
4-φ10.5) |
1 |
|
| 5 |
V030010-FY20-1R07 |
Seat Holder
(RED,Vulva 4-φ10.5) |
1 |
|
| 5 |
V030010-FY20-1B03 |
Seat Holder (Black
silver,Vulva 4-φ10.5) |
1 |
|
| 5 |
V030010-FY20-1A01 |
Seat Holder
(Silver,Vulva 4-φ10.5) |
1 |
|
| 6 |
90117-06022-10C |
Screw M6×22 |
5 |
|
| 7 |
77263-FY20-000 |
Rubber Block |
1 |
|
| 8 |
91165-FYGT2-000 |
Binder |
1 |
|
| 9 |
501A1-FY20-000 |
End Cap |
2 |
|
| 10 |
GB/T96.1-6-A2G |
Washer Ø6 |
2 |
|
| 11 |
V030004-FY20-0000 |
Rubber, Seat |
5 |
|
| 12 |
77201-FY20-000 |
Rubber |
2 |
|
|
|
|
|
|
|
