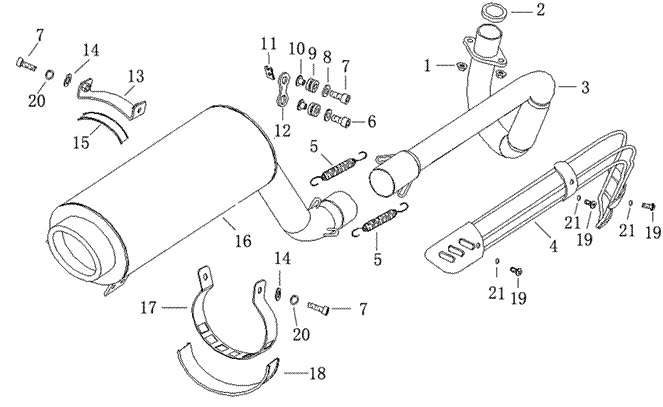

| F13 - Exhaust Pipe |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ITEM |
PART NO. |
DESCRIPTION |
QTY |
|
| 1 |
GB/T6187.1-M6-A2G |
Lock Nut M6 |
2 |
|
| 2 |
V070003-FY20-0000 |
Gasket, Exhaust Pipe |
1 |
|
| 3 |
18220-FY20-000 |
Exhaust Pipe with
Catalyst |
4 |
|
| 4 |
18230-FY20-000 |
Heat Protector,
Exhaust Pipe |
1 |
|
| 5 |
18204-FYIJ-000 |
Fix Spring, Exhaust
Pipe |
2 |
|
| 6 |
90117-06016-10C |
Screw M6×16 |
1 |
|
| 7 |
90117-06022-10C |
Screw M6×22 |
3 |
|
| 8 |
GB/T96.1-6-A2G |
Washer Ø6 |
2 |
|
| 9 |
18293-FYBQ-000 |
Rubber |
2 |
|
| 10 |
90304-FY8-000 |
Washer Ø6 |
2 |
|
| 11 |
90220-06000-K |
Lock Nut M6 |
1 |
|
| 12 |
18213-FYBQ-100 |
Exhaust Pipe Support |
1 |
|
| 13 |
84813-FYBQ-000 |
bracket |
1 |
|
| 14 |
GB/T95-6-A2G |
Washer Ø6 |
2 |
|
| 15 |
18224-FY20-000 |
Rubber |
1 |
|
| 16 |
18250-FY20-000 |
Muffler Assy |
2 |
|
| 17 |
18225-FYBQ-000 |
Muffler Clamp |
1 |
|
| 18 |
18224-FYBQ-000 |
Rubber |
1 |
|
| 19 |
GB/T818-M6*10-A2-50 |
Fixing Bolt, Heat Protector of Exhaust Pipe |
3 |
|
| 20 |
GB/T93-6-A2G |
Spring Washer Ø6 |
2 |
|
| 21 |
V071212-FYIJ-0000 |
Washer |
3 |
|
|
|
|
|
|
|
