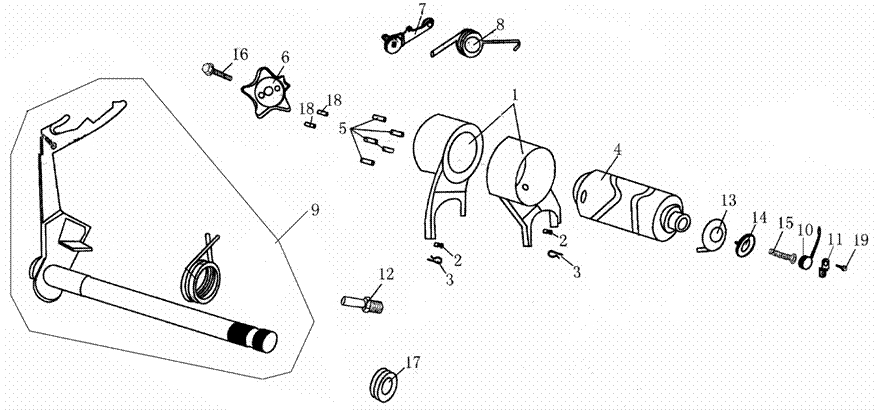

E13. SHIFT SYSTEM | ||||||||||||
|
||||||||||||
NO. | PART NO. | DESCRIPTION | QTY | |||||||||
1 | 23740-FYBF-000 | shifting fork | ||||||||||
2 | 23747-FYBF-000 | fork-oriented pin | ||||||||||
3 | 23748-FYBF-000 | spring nip | ||||||||||
4 | 23701-FYBF-000 | shift drum | ||||||||||
5 | 23746-FYBF-000 | shifting pin | ||||||||||
6 | 23711-FYBF-000 | shift cam | ||||||||||
7 | 23730-FYBF-000 | cam limiting plate comp. | ||||||||||
8 | 23731-FYBF-000 | returning spring,fixing plate | ||||||||||
9 | 23700-FYBF-000 | shift shaft assy | ||||||||||
10 | 31310-FYBF-000 | switch assy,natural gear | ||||||||||
11 | 31315-FYBF-000 | switch pressed plate | ||||||||||
12 | 23723-FYBF-000 | bolt,returning spring | ||||||||||
13 | 31322-FYBF-000 | contacting sheet | ||||||||||
14 | 23718-FYBF-000 | contact point,natural gear | ||||||||||
15 | GB/T70.1-M6*16-A2G | inner hexad boltM6*16 | ||||||||||
16 | 23752-FYBF-000 | cam loacking bolt | ||||||||||
17 | 90801-11024-010 | oil sealed11.6*24*10 | ||||||||||
18 | 23706-FYBF-000 | fixing pin, cam | ||||||||||
19 | GB/T818-M6*12-A2F | crossed slot bolt M6*12 |
