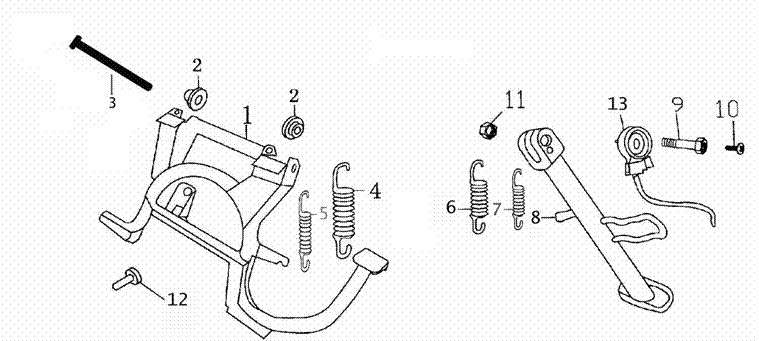

| F18 - CENTERSTAND-SIDESTAND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| NO |
PART NO |
DESCRIPTION |
REQ QTY |
|
| 1 |
AAC-100002-0000 |
Main kickstand |
1 |
|
| 2 |
HP1-100002-0000 |
Bush, kickstand |
2 |
|
| 3 |
AS-330403-0000 |
axle, kickstand |
1 |
|
| 4 |
AAC-180100-0002 |
Inner spring
(85*φ1.6*φ11.5,28) |
1 |
|
| 5 |
AAC-180100-0003 |
Inner spring
(85*φ3.0*φ19,15) |
1 |
|
| 6 |
AAC-180200-0002 |
Inner spring, side
stand(110*φ2.5*φ14,21) |
1 |
|
| 7 |
AAC-180200-0003 |
Inner spring, side
stand (110*φ2.5*φ20.5,10) |
1 |
|
| 8 |
AAC-100004-0000 |
Side stand assy |
1 |
|
| 9 |
90120-FYT5-500 |
Bolt, side stand |
1 |
|
| 10 |
GB5789-86-06016-K |
Bolt M6*16 |
1 |
|
| 11 |
GB6170-86-10000X-B |
Nut M10*1.25 |
1 |
|
| 12 |
AAF-340008-0001 |
Rubber |
1 |
|
| 13 |
AS-250400-0000 |
flameout switch |
1 |
|
|
|
|
|
|
|
|
|
